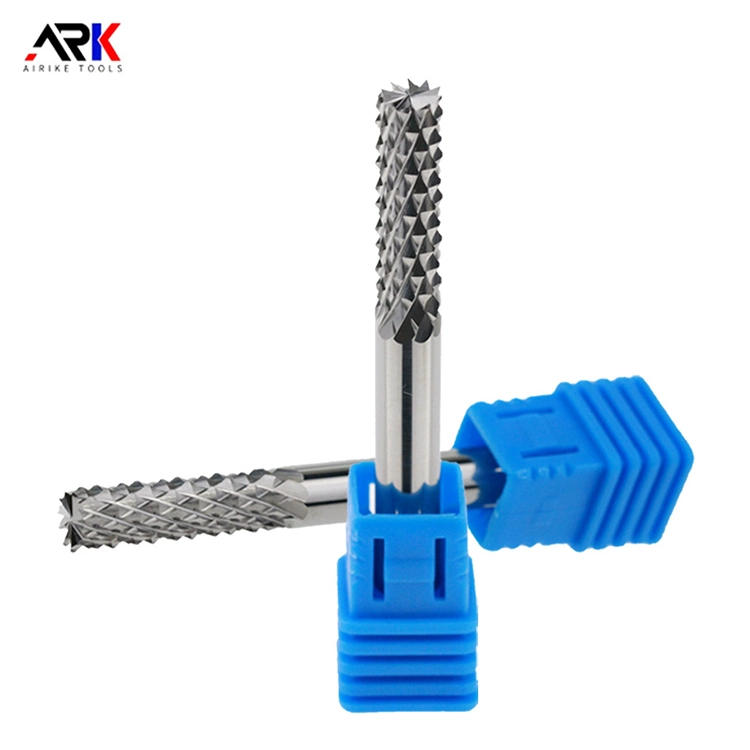

Cortador de fresado de maíz de fondo plano

El cortador de fresado de maíz plano de alta calidad de Zhongyeda es un tipo común de cortador de fresado de maíz. La siguiente es una introducción detallada:

Características estructurales

Forma del cuerpo del cortador: la forma general es cilíndrica, y el extremo es un diseño de fondo plano, lo que le permite aplanar la superficie inferior de la pieza de trabajo durante la molienda, garantizar la planitud y la precisión después del procesamiento.

Disposición de cuchillas: las cuchillas están dispuestas en forma de espiral en el cuerpo del cortador, como los granos de maíz en una mazorca de maíz. Las palas de carburo en las filas adyacentes de los dientes espirales están compensados ​​y superpuestos4. Esta disposición permite que la herramienta forme una vanguardia continua durante el proceso de corte, con un buen rendimiento de separación de chips, espacio de chips grande y chips no es fácil de obstruir4.

Rango de chips: generalmente equipado con una ranura de chips espiral más grande, el número varía según las especificaciones de la herramienta, generalmente de 4 a 824. La ranura de chip coopera con la disposición espiral de la cuchilla para permitir que las fichas descargan rápidamente el área de corte, evitando la acumulación de chips que afecta la calidad de procesamiento y la vida de la herramienta.

Características del material

Material de carburo: la mayoría de los cortadores de fresado de fondo plano están hechos de carburo, que tiene una dureza extremadamente alta, buena resistencia al desgaste y resistencia al calor. Puede mantener el borde de corte agudo bajo corte de alta velocidad y grandes condiciones de volumen de corte, reducir el desgaste de la herramienta, mejorar la eficiencia y la calidad del procesamiento, y es adecuado para procesar varios materiales con mayor dureza.

Tratamiento de recubrimiento: algunas herramientas se recubrirán, como estaño (nitruro de titanio), Tialn (nitruro de aluminio de titanio) y otros recubrimientos. El recubrimiento puede mejorar aún más la dureza, la lubricidad y la resistencia a la oxidación de la herramienta, reducir la fuerza de corte, mejorar la calidad de la superficie del procesamiento y extender la vida útil de la herramienta.

Ventajas de rendimiento

Corte eficiente: la disposición única de la cuchilla y el espacio de chips grande le permiten lograr un procesamiento de alta eficiencia con una gran profundidad de corte, alta tasa de eliminación de metales y puede eliminar una gran cantidad de material en poco tiempo, mejorando la eficiencia del procesamiento.

Corte suave: la disposición de la cuchilla espiral hace que la herramienta estrese uniformemente durante el corte, con una pequeña vibración y un proceso de corte suave, que es propicio para mejorar la precisión del procesamiento y la calidad de la superficie, reduciendo los errores de procesamiento y la rugosidad de la superficie.

Buena división de chips y eliminación de chips: la disposición escalonada de la cuchilla y el surco de eliminación de chips espirales pueden dividir efectivamente las chips en pequeños segmentos y descargarlos rápidamente, evitando los rasguños en la superficie procesada y el desgaste de la herramienta por los chips, asegurando un procesamiento suave.

Campos de aplicación

Campo aeroespacial: a menudo se usa para procesar grandes piezas, como las palas del motor de la aeronave y las piezas estructurales del ala. Puede realizar un procesamiento rugoso eficiente en materiales difíciles de procesar como aleaciones de titanio y aleaciones de aluminio, y eliminar rápidamente el exceso.

Campo de fabricación de moho: se usa ampliamente en el procesamiento rugoso de las cavidades de moho. Puede descartar rápidamente la forma aproximada del moho, dejando un margen para el procesamiento fino posterior y mejorando la eficiencia de la fabricación de moho.

Campo de procesamiento mecánico: se puede utilizar para el procesamiento rugoso de varias piezas mecánicas, como espacios en blanco, piezas de eje, cajas, etc., y realizar un procesamiento de fresado eficiente en piezas de acero, hierro fundido y otros materiales, proporcionando una buena base para el procesamiento fino posterior.

Campo de procesamiento de material compuesto: para materiales compuestos como fibra de carbono y fibra de vidrio, los cortadores de fresado de maíz de fondo plano también pueden jugar un buen rendimiento de procesamiento y pueden realizar operaciones de corte, ranura y otras operaciones de procesamiento en materiales compuestos.
