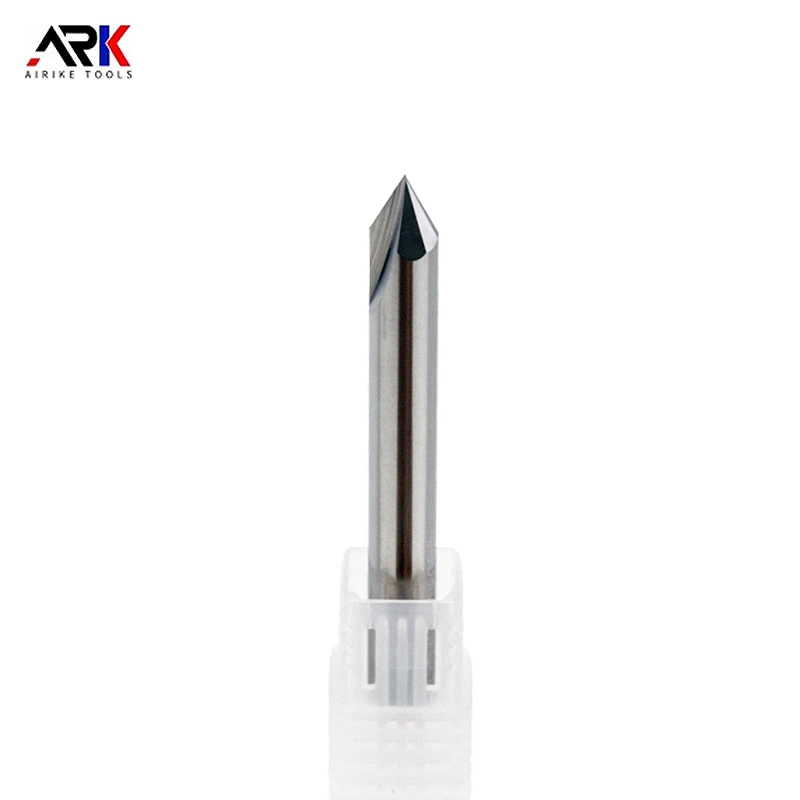

Cortador de chaflán

Zhongyeda Chaffering Cutter también tiene un rico material. Los cortadores de chaflán hechos de acero de alta velocidad tienen buena resistencia y rendimiento de corte, así como una alta durabilidad. El precio es relativamente bajo. Se usan ampliamente en la bisea de metales ordinarios y materiales no metálicos, como aleaciones de aluminio, aleaciones de cobre y madera. Los cortadores de chaflán hechos de carburo cementado tienen una dureza extremadamente alta y una fuerte resistencia al desgaste. Pueden soportar mayores velocidades de corte y mayores fuerzas de corte. Son adecuados para procesar materiales con mayor dureza, como el acero, y funcionan bien en el biseo con altos requisitos de calidad de la superficie y altos requisitos de calidad de la superficie.

En términos de función, el cortador de chaflán juega un papel importante. Por un lado, puede eliminar las rebabas y los ángulos afilados en el borde de la pieza de trabajo, haciendo que el borde sea suave y redondeado, lo que no solo mejora la calidad de apariencia de la pieza de trabajo, sino que también evita efectivamente rasguños y otras lesiones para el operador durante el uso posterior. Por otro lado, el biseo puede mejorar el rendimiento del ensamblaje de la pieza de trabajo. Por ejemplo, en el ensamblaje de piezas mecánicas, el borde acompañado es más fácil de ajustar entre las piezas, reduciendo la resistencia del ensamblaje y mejorando la precisión y la eficiencia del ensamblaje. Además, en algunas tecnologías de procesamiento especiales, el chaflán también puede crear mejores condiciones para soldadura, pintura y otros procesos posteriores, y mejorar la resistencia a la conexión y la adhesión de recubrimiento.

Ya sea en el procesamiento de piezas mecánicas de precisión o en la producción diaria de hardware y productos de madera, los cuchillos de chaflán se han convertido en herramientas importantes para lograr el procesamiento de borde fino y mejorar la calidad del producto con su estructura única, diversa selección de materiales y funciones potentes.

1. Cuchillo de chaflán de un solo filo

Características: Solo hay un filo de corte, la fuerza de corte es pequeña y la superficie de corte es relativamente plana. Es adecuado para procesar piezas de trabajo con altos requisitos para cortar la superficie y los requisitos de precisión estrictos, como piezas de instrumentos de precisión, componentes electrónicos, etc. Sin embargo, dado que solo hay una vanguardia, es fácil de usar, la vida útil es relativamente corta y la velocidad de corte es lenta y la eficiencia de procesamiento es baja.

Escenarios aplicables: comúnmente utilizados para bisear en una dirección, como bisear los bordes de algunas piezas pequeñas o bisear con altos requisitos para ángulos y precisión específicos.

2. Cortador de chaflán de doble filo

Características: Tiene dos bordes de corte y puede procesar cebadores en dos direcciones al mismo tiempo. En comparación con los cortadores de chaflán de un solo filo, tiene una mayor velocidad y eficiencia de procesamiento, puede acortar efectivamente el tiempo de procesamiento y mejorar la eficiencia de producción.

Escenarios aplicables: es adecuado para situaciones en las que dos superficies opuestas de la pieza de trabajo deben ser chafatuladas al mismo tiempo, como bisear los dos extremos de algunas partes del eje, o chafar los dos lados adyacentes de las piezas rectangulares.

3. Cortador escalonado de tres lados

Características: Puede completar las tareas de múltiples superficies de corte al mismo tiempo, el efecto de corte es más ideal y la eficiencia del procesamiento mejore enormemente. Sin embargo, debido a su estructura relativamente compleja y altos requisitos de proceso de fabricación, el costo de procesamiento también es alto.

Escenarios aplicables: a menudo se usa para algunas piezas de trabajo con formas más complejas que necesitan chafar a múltiples superficies al mismo tiempo, como cavidades de moho, piezas mecánicas complejas, etc.

4.

Características: También se llama cortador múltiple, con una gran profundidad de procesamiento, un proceso de corte suave y puede soportar grandes fuerzas de corte. Debido a la gran cantidad de bordes, la cantidad de corte compartida por cada borde es relativamente pequeña, por lo que el desgaste de la herramienta es relativamente uniforme y la vida útil es larga.

Escenarios aplicables: adecuados para acompañar los agujeros de mayor diámetro y escenarios de producción en masa con requisitos de alta eficiencia de procesamiento, como la acompañamiento de agujeros en bloques de cilindros de motor de automóvil.

5. Herramienta de chaflán de agujeros internos

Características: se compone de una barra de herramientas, una cuchilla y una ranura elástica cerrada. El extremo frontal es una guía de entrada de agujeros, la parte delantera de la cuchilla es de 45 grados, el extremo interno es de 33 grados y la muesca es de 6 grados. Es fácil de sujetar y se puede usar en casi todos los equipos de procesamiento rotativo. Tiene una amplia gama de aplicaciones y puede procesar agujeros que van desde 0.8 mm a 25 mm. Puede procesar efectivamente las rebabas en la parte posterior de los agujeros y las rebabas de orificio transversal.

Escenarios aplicables: se utiliza principalmente para acompañar y desacreditar agujeros internos de varias partes mecánicas. Se utiliza ampliamente en el procesamiento de piezas en aviación, industria militar, automóviles y otras industrias, como la acompañamiento de los agujeros de paredes internos de los bloques de cilindros del motor, la bisuga a través de agujeros de cilindros y esferas, etc.

6. Cortador desagradable y biselante

Características: Uso de cuchillas giratorias de alta velocidad, a través de una acción de corte precisa, para lograr una transición suave y un ajuste de ángulo de piezas de trabajo, con las ventajas de alta precisión, alta eficiencia, buena seguridad, etc. Las cuchillas están hechas de materiales de carburo, con una excelente resistencia al desgaste y resistencia al impacto.

Escenarios aplicables: adecuados para piezas de trabajo de diversos materiales, incluidos metales, plásticos, cerámica, etc., ampliamente utilizados en automóviles, aviación, electrónica, médica, nueva energía, transporte ferroviario y otras industrias, utilizadas para eliminar las rebabas en la superficie de las piezas de trabajo y realizar la acompañamiento para mejorar la calidad y la vida útil de los valores de trabajo.

7. Cortador flotante de desgaste y chaflán

Características: puede compensar automáticamente el contorno real de la pieza de trabajo y el programa. A través del mecanismo flotante del soporte de la herramienta, puede moverse a lo largo del borde desigual de la pieza de trabajo para su procesamiento, de modo que la herramienta tiene una compensación de borde de 5-10 mm. La presión en el borde de la pieza de trabajo se puede ajustar a través del mecanismo de ajuste dentro del soporte de herramienta. Tiene las ventajas de mantenimiento, alta alimentación y alta velocidad, y tamaño de chaflán uniforme.

Escenarios aplicables: adecuados para procesar piezas de trabajo con contornos irregulares y superficies desiguales. Puede mejorar efectivamente la precisión y la eficiencia del procesamiento en el procesamiento de CNC y reducir la intervención manual.

8. Otros tipos especiales de cortadores de chaflán

(1) cortadores de chaflán espirales

Características: con un diseño único de cuchilla espiral, es eficiente, nítido y duradero. Su excelente nitidez puede completar de manera rápida y precisa el trabajo de acompañamiento, mejorando en gran medida la eficiencia de producción. Su durabilidad extiende enormemente la vida útil de la herramienta y reduce la frecuencia y el costo del reemplazo de la herramienta. También es adecuado para una variedad de materiales, como cobre, aluminio, acero, acero inoxidable, aleación de titanio y materiales enfriados.

Escenarios aplicables: se desempeña bien en el procesamiento de piezas del motor y piezas del sistema de transmisión en el campo de fabricación de automóviles, así como en el procesamiento de alta precisión de piezas complejas en la fabricación de instrumentos aeroespaciales y de precisión.

(2) Cortadores de chaflán ajustables a ángulo

Características: El ángulo de acompañamiento se puede ajustar fácilmente dentro de un cierto rango de ángulo. Por ejemplo, el cortador de chaflán de tipo C de Big Daishowa se puede ajustar dentro del rango de 5 ° -85 °, lo que puede reducir el número de herramientas utilizadas en el procesamiento y el tiempo de procesamiento. Su pequeño cortador de chaflán ciclones también tiene las funciones triples de 4 cuchillas, diámetro de cuchilla pequeño y recubrimiento nuevo, lo que mejora enormemente la eficiencia del procesamiento.

Escenarios aplicables: es adecuado para diversas piezas de trabajo y escenarios de procesamiento que deben ser champados en diferentes ángulos y tienen una fuerte versatilidad y flexibilidad.

(3) Herramienta de micro chaflán

Características: En general, es una herramienta de bisuga delantera y trasera hecha de carburo cementado, con un diámetro muy pequeño. También puede realizar una bola delantera y trasera en formas complejas de la pieza de trabajo, lo que es conveniente para acompañar los bordes de las piezas de trabajo en posiciones más profundas y la parte posterior de los agujeros perforados. El tamaño largo del cuello se ha estandarizado y la punta de la herramienta generalmente está recubierta con nitruro de cromo con alta resistencia a la soldadura.

Escenarios aplicables: se utiliza principalmente para procesar piezas pequeñas y de precisión, o biselear en un espacio limitado, como componentes electrónicos, piezas micro-mecánicas, etc.
