¿Qué tipos de herramientas de diamantes hay?

Diamond tiene las ventajas de resistencia a la dureza y el desgaste extremadamente altas, un coeficiente de bajo fricción, un módulo elástico alto, alta conductividad térmica, coeficiente de expansión térmica baja y baja afinidad con metales no ferrosos. Actualmente es un material de herramienta con muy alta dureza. Entonces, ¿qué tipos de herramientas de diamantes hay? ¡Seguimos al editor de Zhongyeda para echar un vistazo!

Tipos de herramientas de diamantes:

Herramientas de diamantesse dividen de acuerdo con la estructura de la herramienta: se utiliza principalmente para girar herramientas, moldes de fresado, escariadores, brocas de perforación, herramientas recubiertas y otras herramientas de formación no estándar.

1. Cuchillas de diamantes

1. Hojas estándar: las cuchillas de diamante de cristal único se usan principalmente para tornos de diamantes de un solo punto u otros tornos de precisión. La rugosidad de la superficie puede alcanzar RZ0.1-0.05 μm al procesar metales no ferrosos. Las cuchillas de diamante policristalino (PCD) generalmente se usan en tornos, centros de mecanizado, etc., principalmente para girar y aburrir. En comparación con las cuchillas de aleación tradicionales, se puede usar una mayor alimentación y velocidad lineal; La vida de la cuchilla también mejora en comparación con las cuchillas de carburo; Al mismo tiempo, el acabado superficial de la pieza de trabajo procesado por PCD Blades puede alcanzar RA0.2 en el mejor de los casos.

2. Cuchillas no estándar: se usan principalmente para algunas condiciones de trabajo con estructuras complejas, requisitos de tolerancia estrictos y procedimientos de procesamiento complejo. El uso de cuchillas no estándar de diamante policristalino (PCD) con aferración a máquina puede mejorar en gran medida la eficiencia del procesamiento. Al mismo tiempo, el uso de la estructura con la máquina puede reducir los costos de producción.

2. Diamond Freshing Blades

Hojas de fresadoras de diamantes policristalinos (PCD), con discos cortadores de fresado ofresaLas varillas generalmente se usan para fresar planos y pasos. La velocidad lineal puede ser tan alta como 2500-3000m/min. En comparación con las cuchillas de carburo, la vida útil de la herramienta se incrementa en 5-10 veces. ¡Es la elección de fresado de superficie de metal no ferroso, como cabezas de cilindro de aleación de aluminio automotriz, cajas de motocicletas y planos de moho! La relación precio-rendimiento es muy adecuada.

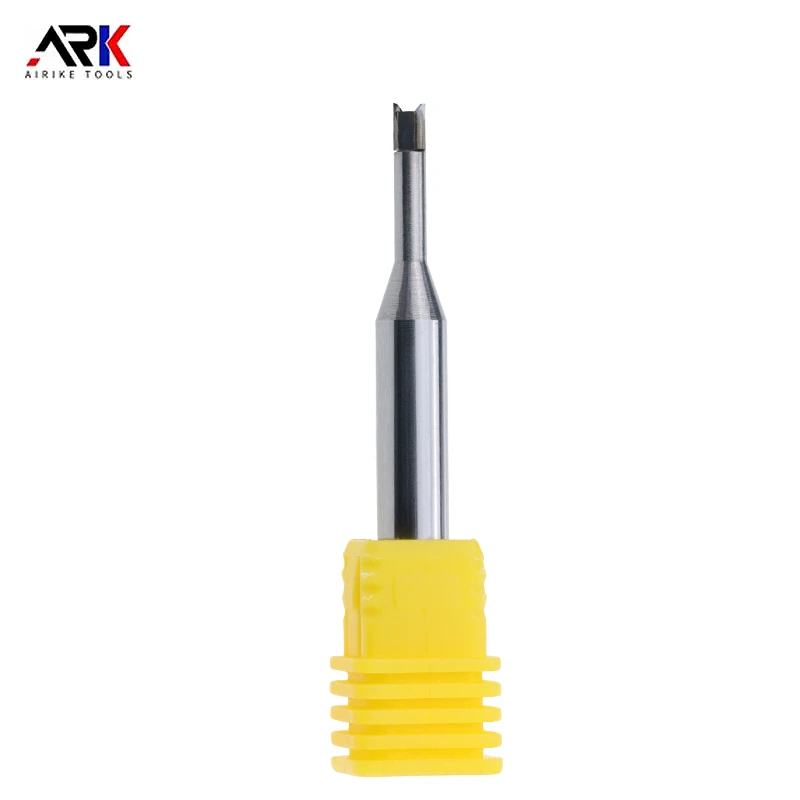

3. Cortador de molienda de varillas de diamantes

Los cortadores de molienda de varillas de diamantes se dividen en molineras de diamantes de cristal único y cortadores de diamante policristalino (PCD).

Los cortadores de la varilla de diamante policristalino (PCD) se dividen en dos tipos. Uno es un cortador de fresador de centro a través, que puede usarse para penetrar la superficie de la pieza de trabajo verticalmente a lo largo del eje. Para la fresación de piezas de trabajo con forma de pozo, la eficiencia mejorará enormemente. El otro es un cortador de fresado sin centro de centro. Este tipo de cortador de fresado generalmente corta la pieza de trabajo radialmente, y los jefes de molino, los pasos, las superficies y otras partes a través de la programación de CNC.

4. Diamond Reamer

Diamond Reamer, generalmente basado en el tamaño del diámetro, utiliza una matriz de aleación o una matriz de acero, y el número de bordes de corte es 2 o más.

Este tipo de herramienta se utiliza principalmente para procesar agujeros con estrictos requisitos de tolerancia y altos requisitos de acabado. Se pueden procesar a través de agujeros y agujeros ciegos. El acabado de los agujeros procesados ​​por este tipo de herramienta puede llegar a RA0.1.

5. Trocadros de perforación de diamantes

Diamante policristalino (PCD)Los brocas de perforación generalmente están hechos de sustratos de aleación o acero de acuerdo con el diámetro. Los bancos de perforación de diamantes policristalinos (PCD) perforan orificios directamente en la pieza de trabajo. No hay agujeros en la pieza de trabajo en sí, y los requisitos de precisión no son altos. Los bits de perforación PCD solo son adecuados para el equipo de mecanizado central.

Los bits de perforación de diamantes policristalinos (PCD) incluyen principalmente: brocas de taladro de expansión del orificio PCD, brocas de taladro de paso PCD, brocas de taladro de twist PCD, brocas de taladro de fondo plano PCD, etc.

6. Herramientas recubiertas de diamantes

Las herramientas recubiertas de diamantes usan el método CVD para depositar directamente una película de diamante de 1-25 μm en un sustrato, como carburo cementado o cerámica. Se pueden usar para herramientas con formas geométricas complejas y son herramientas ideales para procesar materiales difíciles de procesar.

Tipos de herramientas adecuados para recubrimiento: cuchillas, frescas, brocas, escariadores, cortadores de formación, etc.

7. Herramienta de formación de diamantes

Diamante policristalino (PCD)La herramienta de formación pertenece a la herramienta rotativa. Su ventaja es la alta eficiencia de procesamiento. Puede moldear múltiples agujeros de paso al mismo tiempo y garantizar tolerancias geométricas relativamente precisas. Se divide en dos tipos de acuerdo con diferentes métodos de procesamiento. Uno es el procesamiento axial y la formación única; El otro es la programación CNC y el procesamiento de trayectoria. El portavasos tiene manija BT, mango HSK, manija recta, etc.

Los tipos anteriores de herramientas de diamantes se comparten aquí. Hay muchos tipos de herramientas de diamantes con diferencias de rendimiento significativas. También hay grandes diferencias en la estructura, el método de preparación y el campo de aplicación de diferentes tipos de herramientas de diamantes.
